Fotocelulāru pieslēgšana NICE Robus RBS piedziņai
Robus RBS piedziņās tiek izmantota BlueBUS tehnoloģija, tāpēc tās ir saderīgas ar fotoelementiem, kas atbalsta šo tehnoloģiju. Turklāt Robus RBS atbalsta arī klasiskos fotoelementus ar releju.
Fotoelementus vienmēr izmanto pa pāriem: raidītājs TX + uztvērējs RX. Fotoelementus iedala trīs veidos:
- Abi fotoelementi ir pieslēgti ar vadu (gan raidītājs TX, gan uztvērējs RX). Visbiežāk izmantotie modeļi ir EPMB un EPSB, kā arī EPLB, F210B, vai arī vecie, vairs nepieejamie MOFB.
- Viens fotoelements ir pieslēgts ar vadu, bet otrs ir bezvadu un darbojas ar bateriju. Modelis FT210B.
- Abi fotoelementi ir bezvadu. Modelis EPMOW kombinācijā ar ierīci IBW.
Pirms fotoelementu pievienošanas atvienojiet piedziņu no strāvas. Pēc pievienošanas atjaunojiet barošanu un identificējiet pievienotās ierīces, turot nospiestas pogas OPEN+STOP/SET, līdz sāk mirgot indikatori L1+L2, pēc tam atlaidiet pogas.
Fotoelementi ar BlueBUS
Visa BlueBUS sistēma tiek savienota ar divdzīslu kabeļiem, kuru šķērsgriezumam jābūt 2x0,5mm2. Ja savienojumam izmantojat tīkla kabeļus (FTP, UTP, STP vai jebkuru citu vītā pāra kabeli), vienas dzīslas šķērsgriezums parasti ir no 0,10 līdz 0,25 mm2. Tāpēc iesakām savienojumu veidot ar dubultām dzīslām, proti, divu dzīslu vietā pievienot četras — pa divām kopā. Pretējā gadījumā var gadīties, ka kabelis uzrādīs nepārtrauktību un fotoelements mirgos, taču tik un tā nedarbosies pareizi.
Vadu fotoelementu pieslēgšana
Fotoelementus savieno paralēli ar divdzīslu kabeļiem pie BlueBUS ieejas; polaritāte nav jāievēro. Abus fotoelementus var pieslēgt tieši pie vadības bloka vai arī ar divdzīslu kabeli savienot vadības bloku ar vienu fotoelementu un pēc tam ar divdzīslu kabeli pievienot nākamo fotoelementu.

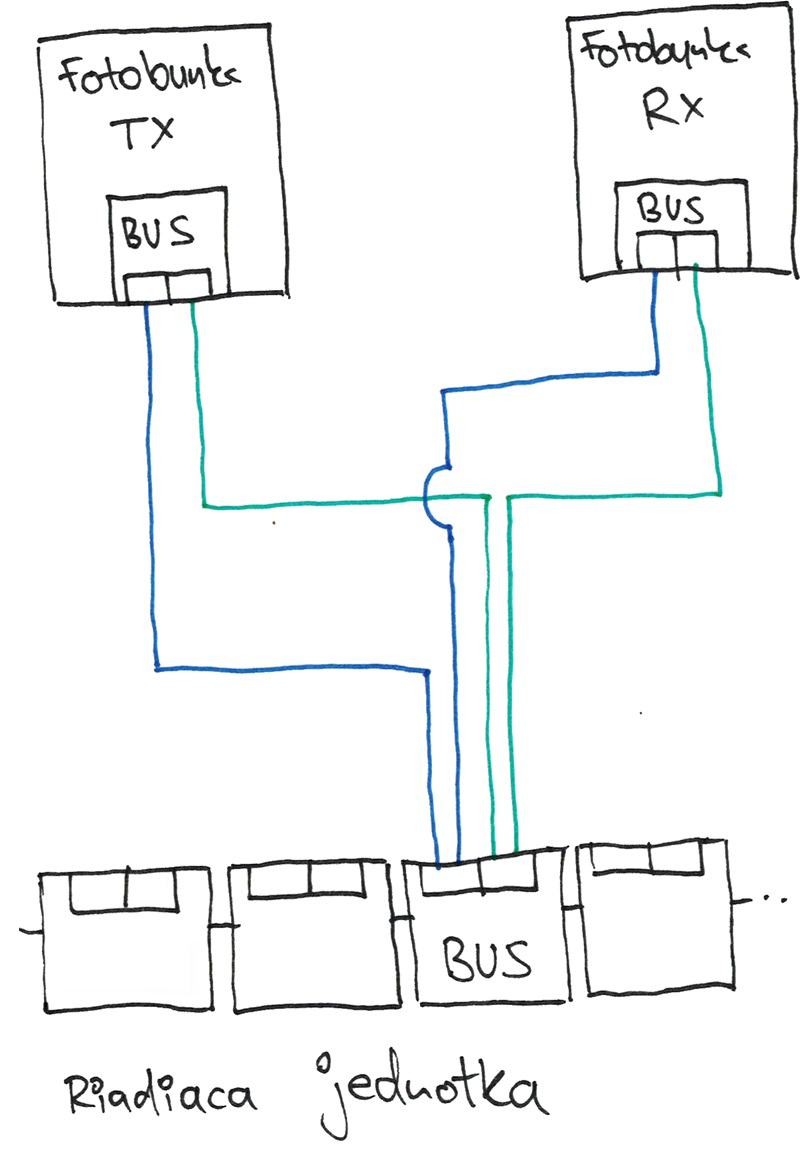

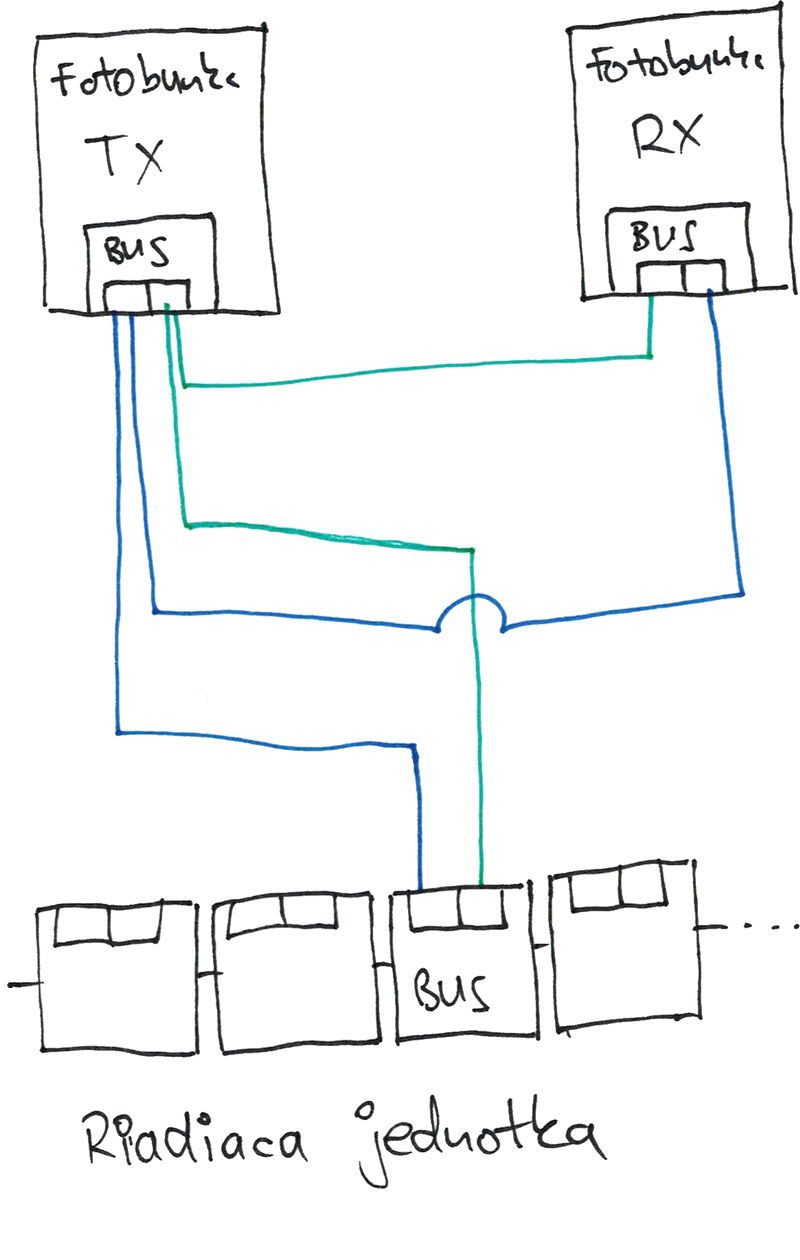

| Abu fotoelementu pieslēgšana pie vadības bloka | Savienojums no vadības bloka uz vienu fotoelementu un tālāk uz otru |
|---|---|
 |
 |
Fotoelementu pieslēgšana: viens ir vadu, otrs bezvadu
Būtībā tie ir tikai NICE FT210B fotoelementi. Vienu fotoelementu ar divdzīslu kabeli savieno no BlueBUS spailes uz vadības bloka BUS (BlueBUS) spaili, bet otrs darbojas ar bateriju.
Bezvadu fotoelementu pieslēgšana
Patiesībā bezvadu fotoelementus nepieslēdz, jo tie ir bezvadu. Tiek pievienots tikai komunikators IBW, ar kuru fotoelementi sazinās bezvadu režīmā. Pieslēgšanas norādījumus skatiet šeit: NICE IBW ierīces pieslēgšana un programmēšana ar NICE EPMOW fotoelementiem.
Fotoelementi ar releju
NICE Robus RBS piedziņas atbalsta arī klasisko vadu shēmu, tāpēc principā tās ir saderīgas ar visiem fotoelementiem ar releju un 24V barošanu.
Vadības blokā ir funkcija FOTOTEST, kas palielina drošības ierīču uzticamību un ļauj sasniegt „II kategoriju” saskaņā ar standartu EN 13849-1, novērtējot vadības bloku un drošības fotoelementus kopumā.
Fotoelementu ar releju pieslēgšana, izmantojot fototesta funkciju
Lai aktivizētu funkciju FOTOTEST, konfigurācija jāpielāgo, izmantojot saderīgās Wi-Fi saskarnes un lietotni MyNice Pro.
Pirms katras darbības tiek pārbaudītas attiecīgās drošības ierīces, un darbība sākas tikai tad, ja viss ir kārtībā. Ja testa rezultāts ir negatīvs (fotoelementu aizsedz saule, kabeļos ir īssavienojums u. tml.), tiek konstatēta kļūme un darbība netiek veikta.

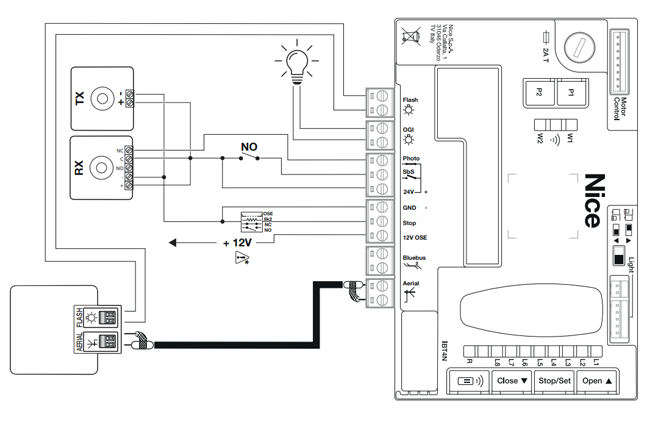

Fotoelementu ar releju pieslēguma shēma, izmantojot funkciju FOTOTEST:
Fotoelementu ar releju pieslēgšana bez fototesta funkcijas
Vadības blokā ir īpaša PHOTO ieeja, kurai var pieslēgt fotoelementu ar releju NC kontaktu. Atšķirībā no konfigurācijas ar „FOTOTESTU”, pēc komandas darbība tiek izpildīta, nepārbaudot no fotoelementiem saņemtā signāla derīgumu, taču tiek saglabāta reakcija uz ārējo fotoelementu stāvokļa izmaiņām.

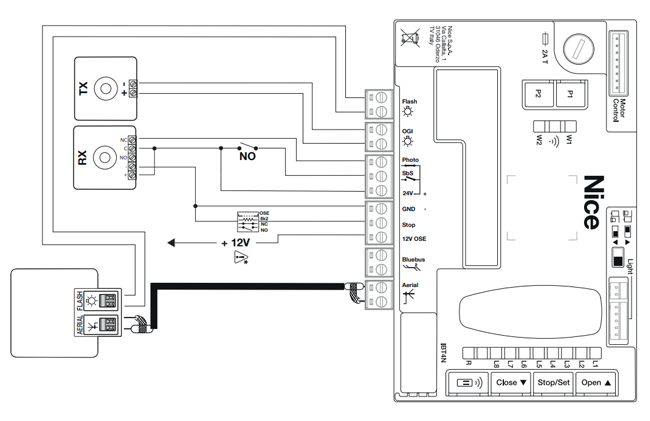

Fotoelementu ar releju pieslēguma shēma bez FOTOTEST:
