Cita zīmola ārējā uztvērēja pieslēgšana NICE Robus RBS piedziņai
Ārējais uztvērējs no cita ražotāja parasti prasa barošanu un releja izeju. Robus RBS piedziņas nodrošina 24 V līdzstrāvu, un releja izeja tiek pieslēgta tai pašai ieejai, kurai pieslēdz vadu pogu.
1. solis. Ārējā uztvērēja barošana
Ja piedziņai jāpievieno papildu ierīces, kurām nepieciešama ārēja barošana (piemēram, ārējais uztvērējs, indikācijas apgaismojums, atslēgas slēdzis, magnētiskās kartes u. tml.), pievienojiet ierīci, kā parādīts attēlā. Piegādātais spriegums ir 24 V DC, no −30% līdz +50%, maksimālā strāva — 100 mA.
(NICE RBA3) (NICE RBA3R10)
2. solis. Releja ieeja
Relejs tiek pieslēgts SBS ieejai (vecākās vadības ierīcēs apzīmēta ar P.P.). Varat arī pieslēgt releju OPEN ieejai un izmantot automātiskās aizvēršanas funkciju. Šādā gadījumā ārējais uztvērējs vārtus tikai atvērs, un pēc iestatītā laika tie automātiski aizvērsies.
Pēc tam Robus vadības ierīcē jāveic darbība “Piedziņai pievienoto ierīču noteikšana” — rīkojieties šādi:
3. solis. Piedziņai pievienoto ierīču noteikšana
Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma maiņas pie BlueBUS ieejām un STOP jāveic papildu ierīču noteikšanas posms.
- Nospiediet pogas “Open” un “Stop/Set” un turiet tās nospiestas.
- Tiklīdz sāk ātri mirgot L1 un L2, atlaidiet pogas.
- Uzgaidiet dažas sekundes, līdz vadības bloks pabeidz ierīču noteikšanas procesu.
- Ja viss noritējis pareizi, STOP LED indikatoram jādeg, bet L1 un L2 indikatoriem jānodziest. Iespējams arī, ka sāks mirgot L3 un L4, ja vēl neesat veicis vērtnes garuma noteikšanas posmu.
GSM moduļa pieslēguma piemērs GSM-05 NICE RBA3R10 vadības blokam (NICE ROBUS piedziņai):

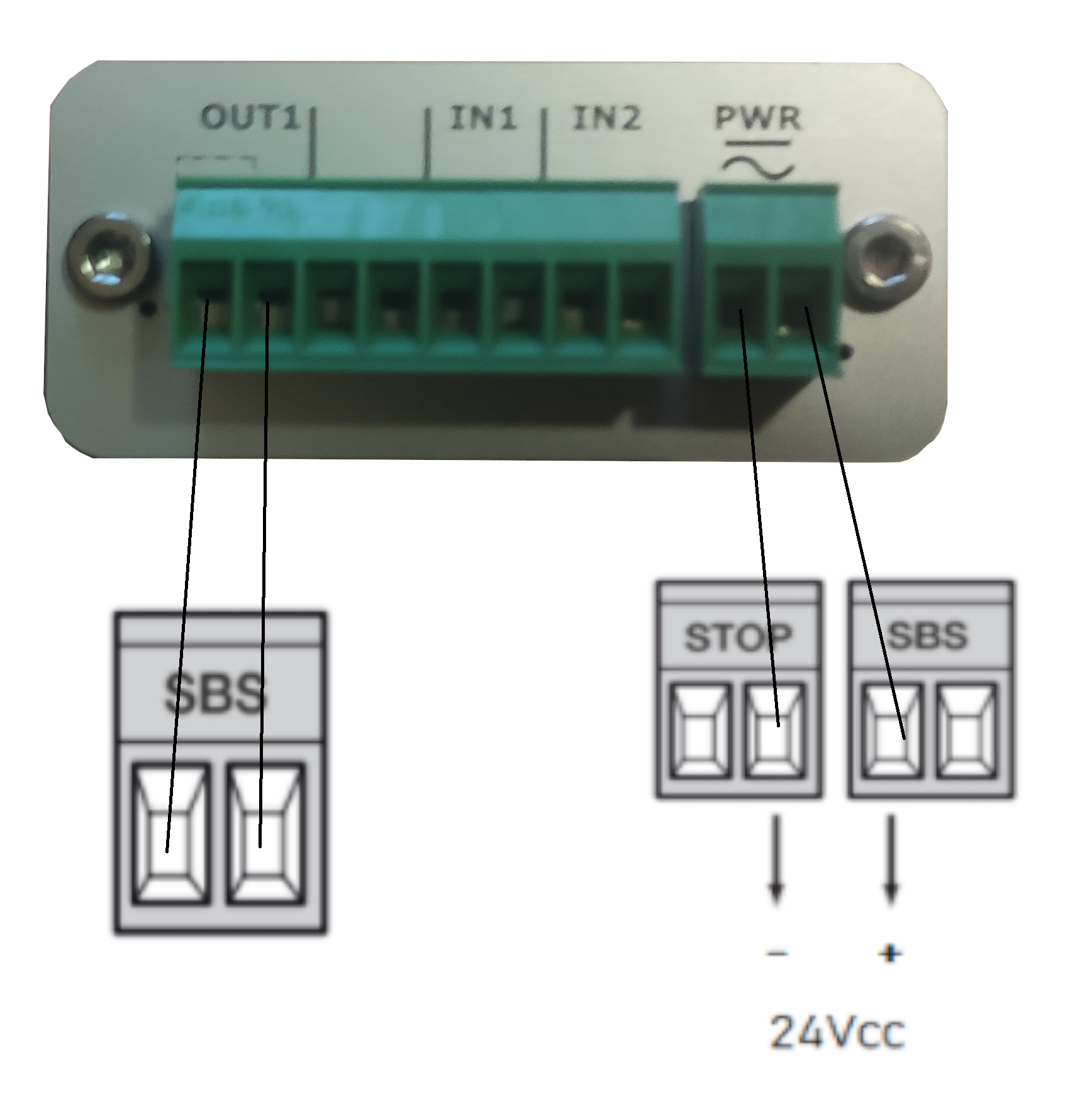

GSM moduļa pieslēguma piemērs GSM LITE 3+ NICE RBA3R10 vadības blokam (NICE ROBUS piedziņai):
