SUPLA laika grafiku izveides instrukcija
SUPLA lietotne — norādījumi laika grafiku izveidei
UZMANĪBU: Lai ierīce darbotos pareizi, Wi-Fi modulim jābūt pieslēgtam šādi:
Wi-Fi moduļa 1. slēdža (OUT1) spailes savienojiet ar vadības bloka OPEN spaili
Wi-Fi moduļa 2. slēdža (OUT2) spailes savienojiet ar vadības bloka CLOSE spaili
Vienkāršota laika grafika izveides instrukcija:
- 1. Piesakieties SUPLA cloud: https://cloud.supla.org/
- 2. Augšējā joslā izvēlieties kategoriju Mana SUPLA
- 3. Noklikšķiniet uz Wi-Fi moduļa ZAMEL SBW-02
- 4. Ekrāna apakšdaļā atveriet 1. kanālu
- 5. Nomainiet funkciju uz vārtiņu atvēršanu un pārdēvējiet kanālu par atvēršanu/aizvēršanu (iesakām izmēģināt slēdža darbību, lai to pareizi nosauktu)
- 6. Iestatiet releja ieslēgšanas laiku uz 0,5 sekundēm.
- 7. Atkārtojiet 4.–6. darbību arī otrajam kanālam.
UZMANĪBU: Arī vārtu aizvēršanas kanāla darbība būs nosaukta “atvērt”.
- 8. Augšējā joslā izvēlieties kategoriju Automatizācija un apakškategoriju Grafiki
- 9. Noklikšķiniet uz pogas Izveidot jaunu grafiku
- 10. Ievadiet grafika nosaukumu un izvēlieties vajadzīgo kanālu (atvēršana, aizvēršana)
- 11. Izvēlieties vajadzīgo režīmu (dienas, minūšu u. c.)
- 12. Dienas režīmam izvēlieties dienas, kurās vārtiem jāveic automātiskā darbība
- 13. Pievienojiet darbību ar pogu Norādītajā laikā un ievadiet vēlamo darbības izpildes laiku
- 14. Saglabājiet grafiku un izveidojiet jaunu grafiku otrajam kanālam (9.–13. darbība)
Detalizēta laika grafika izveides instrukcija:
Pēc pieteikšanās SUPLA cloud atveriet kategoriju Mana SUPLA un atveriet Wi-Fi moduli ZAMEL SBW-02. Apakšdaļā redzams kanālu saraksts, kas pirms laika grafiku izveides ir pareizi jākonfigurē.

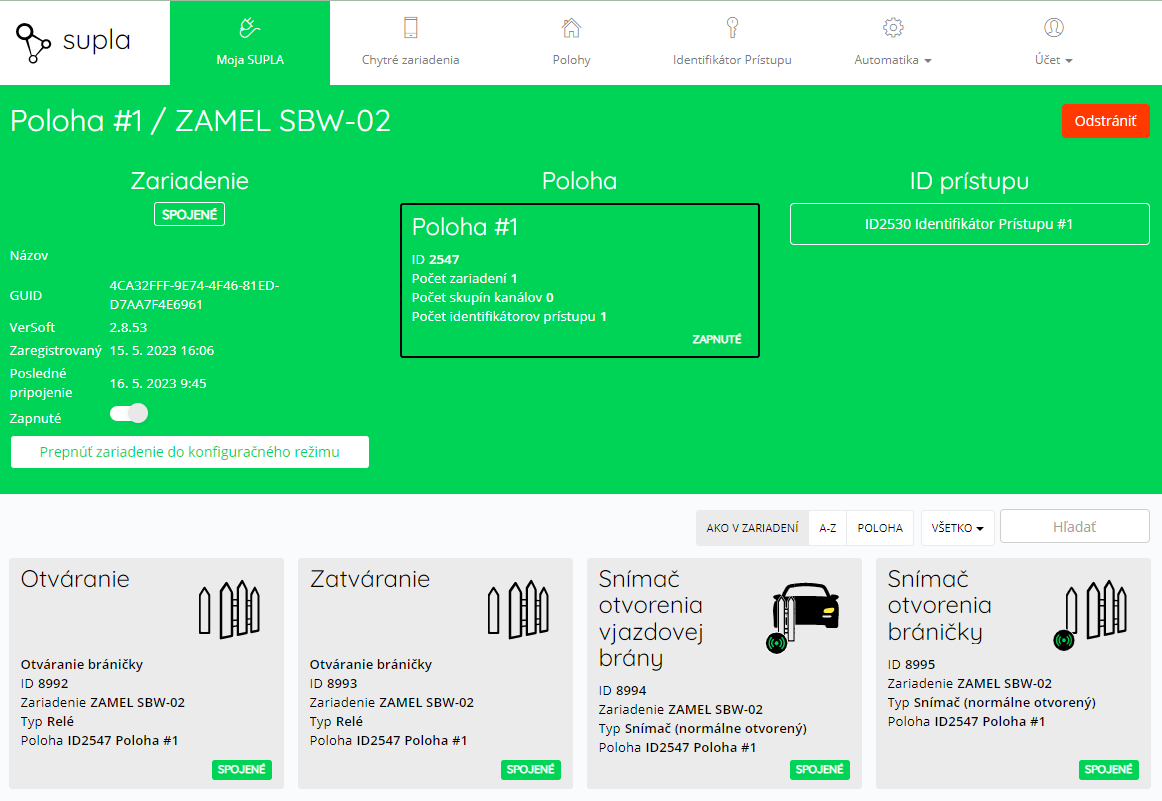

Att. 1. Wi-Fi moduļa pārskats ar kanālu sarakstu
Kanālu sarakstā noklikšķiniet uz 1. kanāla. Nomainiet funkciju uz Vārtiņu atvēršana. Šai funkcijai ir tikai viena darbība, tāpēc tā ir piemērotāka nekā Iebrauktuves vārtu atvēršana/aizvēršana. Iesakām labajā panelī Darbība noklikšķināt uz pogas Atvērt, lai noskaidrotu, vai kanāls paredzēts vārtu atvēršanai vai aizvēršanai. Atbilstoši rezultātam pārdēvējiet kanālu par atvēršanu/aizvēršanu. Iestatiet releja ieslēgšanas laiku uz 0,5 sekundēm un saglabājiet izmaiņas. Tādā pašā veidā konfigurējiet arī otru kanālu, taču neaizmirstiet nosaukt to atbilstoši darbības veidam. Pareizu kanālu konfigurāciju varat pārbaudīt pievienotajos attēlos.
Att. 2. Pareiza kanāla konfigurācija vārtu atvēršanai

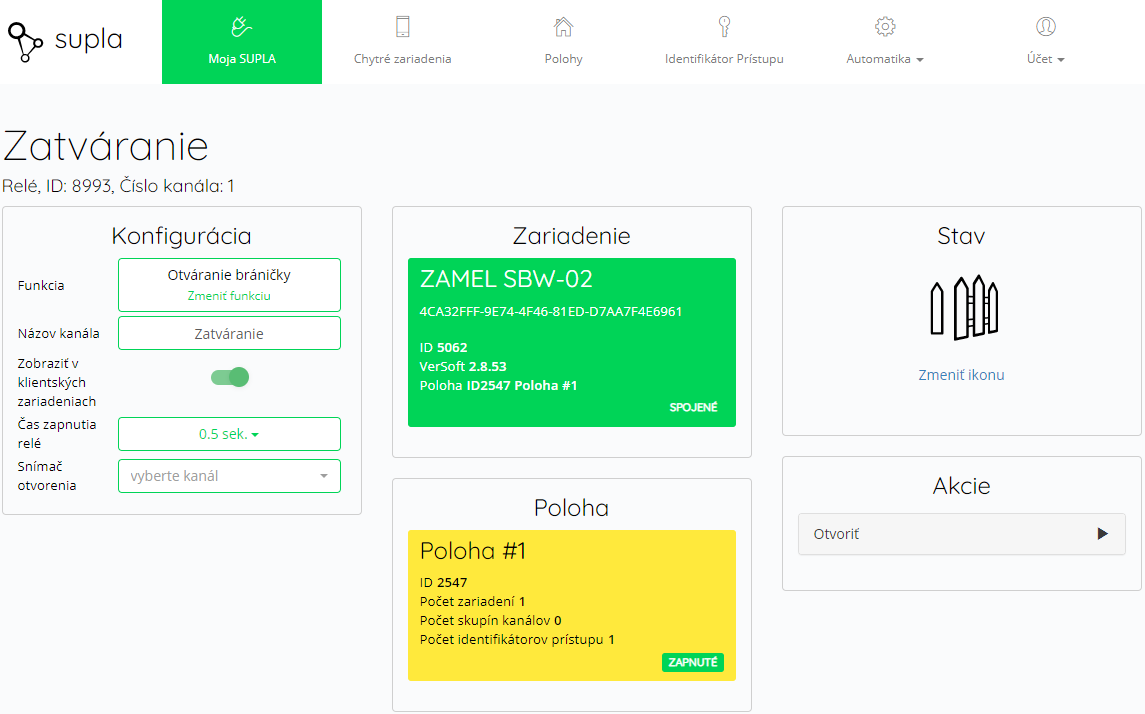

Att. 3. Pareiza kanāla konfigurācija vārtu aizvēršanai
Kad kanāli ir pareizi konfigurēti, varat sākt veidot laika grafikus. Augšējā joslā atveriet kategoriju Automatizācija un apakškategoriju Grafiki, pēc tam izvēlieties Izveidot jaunu grafiku.
Att. 4. Kategorija Automatizācija un tās apakškategorijas
Kreisajā pusē rediģējami grafika pamatiestatījumi, bet labajā pusē — laika režīmi atbilstoši izvēlētajam ciklam. Iedomājieties šādu situāciju: vārtiem jābūt atvērtiem katru darba dienu no 5:30 līdz 17:00, bet nedēļas nogalēs vēlaties tos turēt aizvērtus. Šajā gadījumā jāizveido 2 atsevišķi režīmi (pirmais atvēršanai, otrais aizvēršanai). Pirmajā grafikā izvēlieties atvēršanas kanālu un dienas ciklu. Labajā pusē atzīmējiet darba dienas un iestatiet darbības laiku — 5:30. Kad iestatījumi ir pareizi, neaizmirstiet saglabāt grafiku, izmantojot pogu labajā pusē.

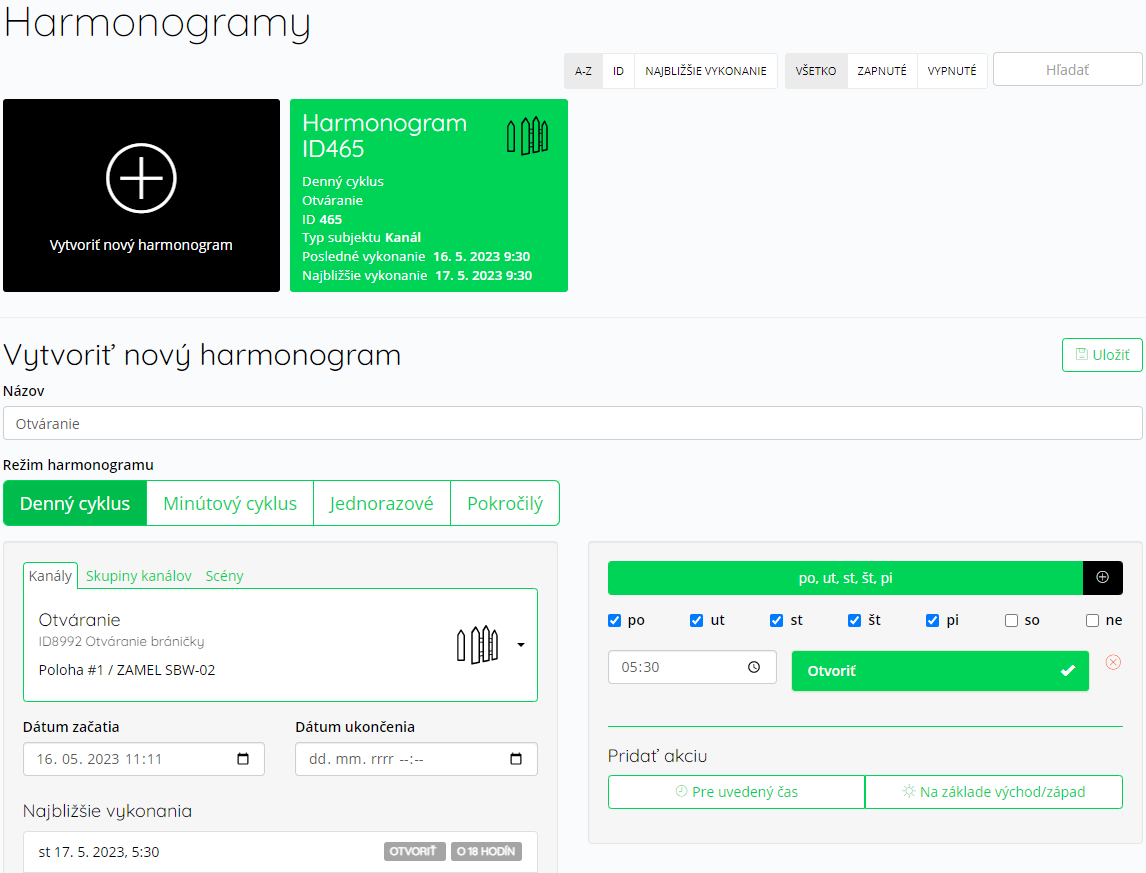

Att. 5. Grafika iestatīšana vārtu atvēršanai (piemēra situācija)
Pirmajā grafikā tika iestatīta vārtu automātiska atvēršana. Otrais grafiks nodrošinās automātisku aizvēršanu. Izveidojiet vēl vienu grafiku, šoreiz izvēloties aizvēršanas kanālu. Tāpat kā pirmajā gadījumā, izvēlieties dienas ciklu un atzīmējiet visas darba dienas. Atliek ievadīt vēlamo vārtu aizvēršanas laiku (piemēra situācijā tas ir 17:00). Vēlreiz atgādinām, ka aizvēršanas kanāla darbība būs nosaukta “atvērt”.

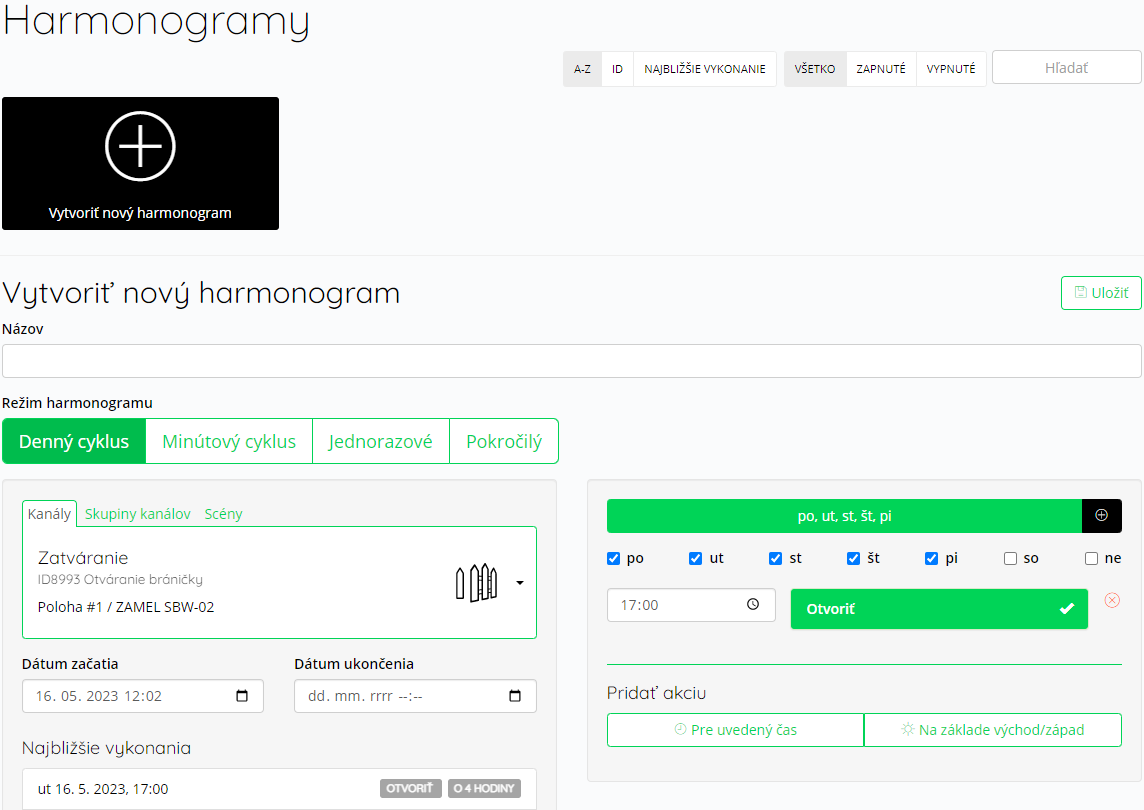

Att. 6. Grafika iestatīšana vārtu aizvēršanai (piemēra situācija)
Pēc otrā grafika saglabāšanas vārtiem ir iestatīta automātiska atvēršana un aizvēršana vajadzīgajā laikā.
UZMANĪBU: Vārtu automātiskas atvēršanas iestatīšana pēc laika grafika negarantē, ka vārti paliks atvērti visu laiku! Vārti var aizvērties pēc komandas (aizvēršana ar tālvadības pulti, automātiska aizvēršana vadības blokā u. c.). Ja vadības blokā ir ieslēgta automātiska vārtu aizvēršana, vārti automātiski aizvērsies pēc iestatītā laika!
