NICE ROAD — kā pieslēgt slēdzi (video durvju zvans, elektriskais durvju atvērējs) piedziņai

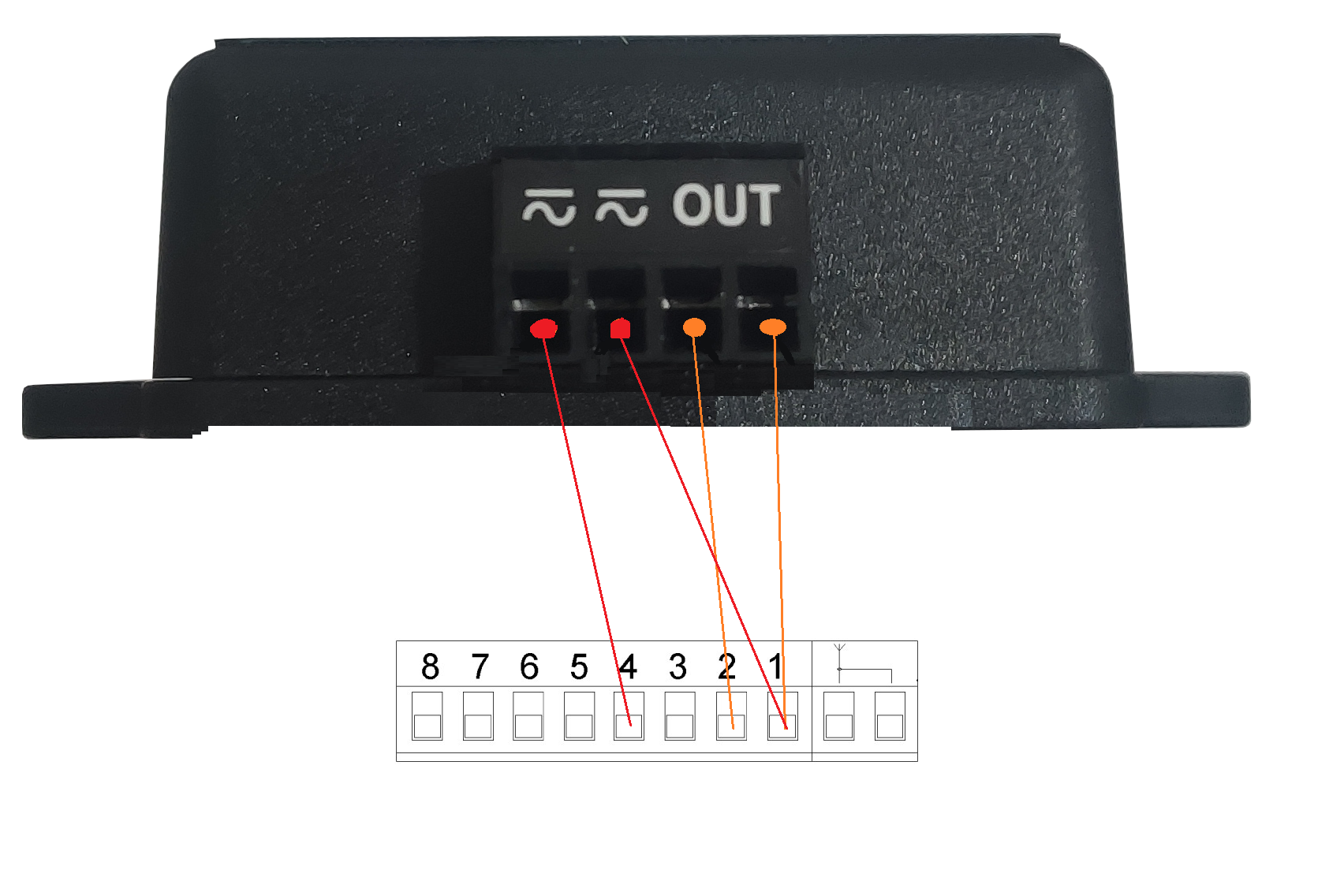

Mājas video domofons / elektriskā durvju atvēršanas sistēma vai jebkurš slēdzis tiek pieslēgts NICE Road piedziņai pie bezpotenciāla kontakta pie ieejām 1 un 2.

Papildu ārējo ierīču pieslēgšana piedziņai

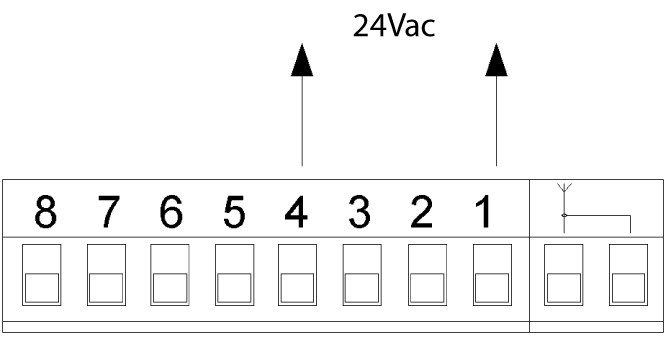

Ja piedziņai jāpieslēdz papildu ierīces, kurām nepieciešama ārējā barošana (piemēram, indikatora apgaismojums, atslēgas slēdzis, magnētiskās kartes u. c.), pieslēdziet ierīci, kā parādīts attēlā. Piegādātais spriegums ir 24Vdc -30% līdz +50%, maksimālā strāva 100mA.
