NICE barjeras un barjeras
Profesionālie paceļamie barjeru vārti no Itālijas ražotāja Nice
Barjeras ir vienkāršs un efektīvs veids, kā kontrolēt iebraukšanu un izbraukšanu no teritorijām, uzņēmumiem, stāvvietām un citām aizsargātām vietām. Barjera var kalpot kā stāvvietas barjera, ceļa barjera, ieejas barjera vai drošības barjera kopā ar bīdāmajiem vārtiem.
Rakstā uzzināsiet:
Barjeru priekšrocības
- Uzticama iekārta
- Aizņem maz vietas, nepieciešama minimāla būvdarbu sagatavošana
- Kvalitatīvs izpildījums un noturīga krāsa
- Pieejams arī nerūsējošā tērauda (INOX) barjeras korpusa izpildījums
- Plaša vadības iespēju izvēle
- Iespēja pieslēgt rezerves barošanas avotu, bet saderīgiem BAR modeļiem arī Solemyo saules enerģijas barošanu
- Vienkārša atbloķēšana (elektrības padeves pārtraukuma gadījumā)
- Mēs precīzi piemeklēsim jūsu situācijai piemērotāko komplektu
- Sertifikācija
Barjeru iedalījums
Nice barjeras iedalām WIDE un BAR sērijā. Izvēloties salīdziniet konkrēto modeli, nepieciešamo caurbrauktuves platumu, atvēršanas reižu skaitu stundā un vēlamo vadības veidu.
NICE WIDE ir piemērotas parastai lietošanai un atkarībā no modeļa spēj veikt no 100 līdz 300 cikliem stundā. Tām var pievienot rezerves akumulatoru.
NICE BAR modeļiem nav vienādas jaudas. M3BAR ir piemērota ļoti intensīvai lietošanai un ātrai transportlīdzekļu caurlaišanai. M5BAR, M7BAR un L9BAR gadījumā nozīme ir arī strēles garumam. S-BAR maksimālā jauda ir 100 ciklu/h, tātad mazāka nekā WIDE M.
Vadības bloks un rezerves akumulators
WIDE ir vienkārši iestatāma ikdienas lietošanai. BAR piedāvā papildu, modernākas funkcijas. S-Bar ir savs vadības bloks, kas atšķiras no M-Bar un L-Bar vadības blokiem.
| Barjeru sērija | Vadības bloka iestatījumi | Rezerves akumulators |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikroslēdži un trimeri. | PS324 |
| S-Bar | XBA20R10: pogas un LED indikatori. | PS124 |
| M-Bar, L-Bar | BCU1R10: displejs un kursorsvira. | PS224 |
S-Bar atbalsta ciklu skaitīšanu un paziņojumus par apkopi. M-Bar un L-Bar ļauj arī sinhronizēt divas pretējās barjeras master/slave režīmā.
Modeļu un maksimālā ciklu skaita salīdzinājums
Viens cikls nozīmē barjeras atvēršanu un aizvēršanu. Svarīgs ir atvēršanas reižu skaits noslogotākajā stundā, nevis tikai dienas vidējais rādītājs.

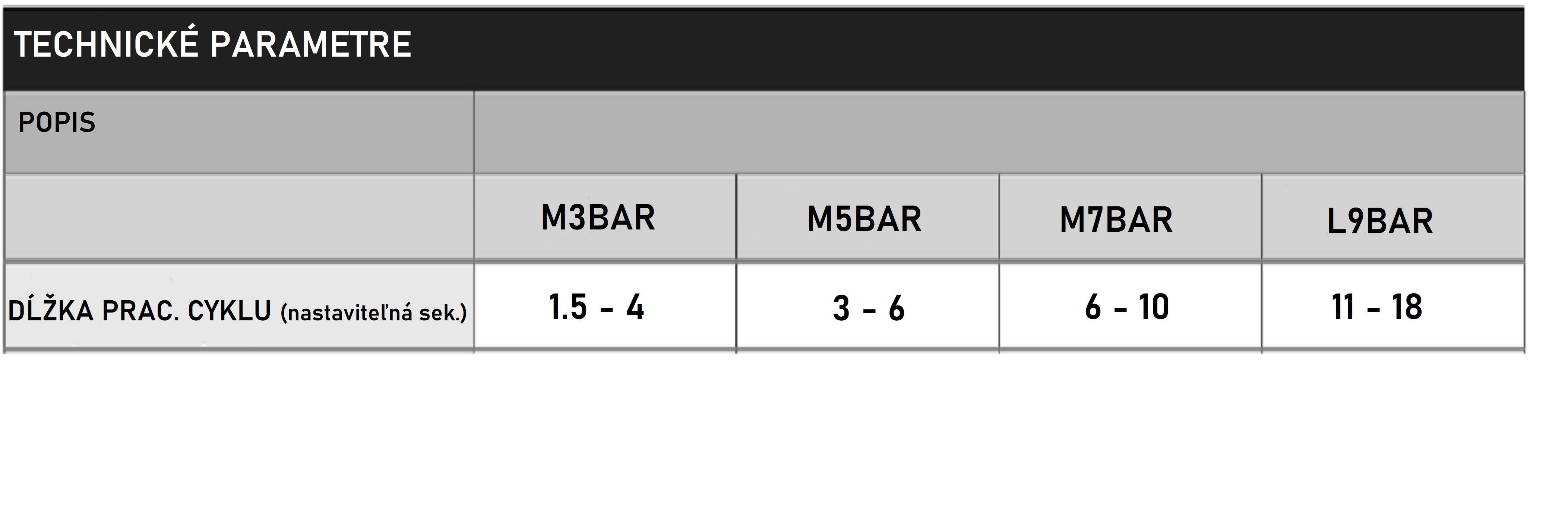

| Modelis | Maks. ciklu/h | Atvēršanas laiks |
|---|---|---|
| WIDE S | 100 | no 4 s |
| WIDE M | 300 | no 3,5 s |
| WIDE L | 200 | no 5 s |
| S-BAR | 100 | no 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Norādītās vērtības ir ražotāja noteiktās maksimālās vērtības pie nominālās slodzes. Faktiskais ciklu biežums ir atkarīgs no strēles, piederumiem un iestatījumiem. S4BAR modelim ar apgaismojumu XBA4 maksimālais biežums ir 80 cikli/h, un atvēršanas laiks pārsniedz 5 s. Norādītais ciklu skaits negarantē apkalpoto automašīnu skaitu.
BlueBUS, rezerves akumulators un saules enerģijas barošana
BlueBUS vienkāršo saderīgu fotoelementu un citu piederumu pievienošanu, izmantojot divus vadus. Tie nodrošina gan piederumu barošanu, gan saziņu. S-BAR, M-Bar un L-Bar izmanto BlueBUS, bet WIDE — klasiskos fotoelementus ar releju.
Pasūtot fotoelementus, ņemiet vērā: WIDE sērijai — ar releju EPM, S-Bar, M-Bar un L-Bar sērijai — EPMB ar BlueBUS.
Rezerves akumulators tiek pieslēgts atsevišķi, nevis ar BlueBUS starpniecību. Tas ir pieejams arī WIDE modeļiem. Solemyo saules enerģijas barošana ir paredzēta saderīgiem BAR modeļiem; WIDE to neatbalsta. Izvēlieties konkrētu saules enerģijas komplektu atbilstoši modelim un tā vadības blokam. Vadība ar mobilo tālruni ir vēl viena atsevišķa papildiespēja, kas atkarīga no izmantotā moduļa.
Barjerās tiek izmantoti 24 V motori, tāpēc tās var izmantot arī gandrīz nepārtrauktā darbībā. Barjerām ir ampērmetriskā aizsardzība. Kad barjeras strēle atsitas pret šķērsli, palielinās strāvas patēriņš, un vadības bloks konstatē, ka strēle ir atsitusies pret šķērsli. Pēc šķēršļa konstatēšanas strēle var apstāties vai atgriezties atvērtā stāvoklī (atkarībā no iestatījuma).
Izdevīgi komplekti
Piedāvājam barjeras izdevīgos komplektos. Tajos papildus pašai barjerai un strēlei ir arī tādi piederumi kā, piemēram, uztvērējs, tālvadības pults, fotoelementi un brīdinājuma bākuguns. Komplektā ietilpst arī prettrieciena gumija strēlei, bet komplektā ar divām strēlēm ir arī savienotājs šīm strēlēm.
Komplektus galvenokārt iedala pēc strēles garuma un attiecīgās barjeras, kas šo strēli pacels. Strēles ir 3, 4 un 5 metrus garas, taču, pateicoties oriģinālajam savienotājam, var izveidot kopējo garumu līdz pat 9 metriem.. Pašas barjeras iedala pēc jaudas, strēles pacelšanas ātruma un ciklu skaita, ko tās veic stundā.
Strēles garums un brīvais caurbraukšanas platums
Strēles garums nav tas pats, kas brīvais caurbraukšanas platums. Brīvais caurbraukšanas platums ir transportlīdzeklim pieejamais platums, kad barjera ir atvērta. Vispirms izmēriet nepieciešamo caurbraukšanas platumu, pēc tam izvēlieties strēli un barjeru saskaņā ar montāžas rasējumu.
| Modelis | Brīvais caurbraukšanas platums saskaņā ar instrukciju | Komplektā iekļautā strēle (nominālais garums) | Piedāvājumā pieejamie komplekti |
|---|---|---|---|
| WIDE S | Atkarībā no uzstādījuma* | 4 m | 4 m komplekts |
| WIDE M | Atkarībā no uzstādījuma* | 4 m | 4 m komplekts |
| WIDE L | Atkarībā no uzstādījuma* | 5 / 6 / 7 m | 5 m komplekts 6 m komplekts 7 m komplekts |
| S-BAR | līdz 4 m | 4 m | 4 m komplekts |
| M3BAR | 2,32–2,82 m | 3 m | 3 m komplekts |
| M5BAR | 3,17–4,82 m | 4 / 5 m | 4 m komplekts 5 m komplekts |
| M7BAR | 5–7 m | 6 / 7 m | 6 m komplekts 7 m komplekts |
| L-BAR (L9BAR) | 7–9 m | 8 / 9 m | 8 m komplekts 9 m komplekts |
* WIDE komplektam norādīts komplektā iekļautās strēles nominālais garums, nevis garantētais brīvais caurbraukšanas platums. Brīvais caurbraukšanas platums ir atkarīgs no korpusa novietojuma un strēles stiprinājuma. M-Bar/L-Bar modeļiem norādīti instrukcijās minētie diapazoni modeļiem M3BAR, M5BAR, M7BAR un L9BAR. Strēles papildaprīkojums var ierobežot izmantojamo garumu.
Piemēram, strēle NICE XBA15 ir 3 150 mm gara. M3BAR instrukcijā norādīts, ka brīvais caurbraukšanas platums nepārsniedz 2,82 m. Tāpēc komplekta apzīmējums “3 m” automātiski nenozīmē 3 m brīvu caurbraukšanas platumu.
Ja jums ir īpašas prasības, varam pielāgot komplektus atbilstoši jūsu vajadzībām.
Mūsu barjeru un rampu piedāvājums
Piedāvājumā ir arī atsevišķas barjeras un strēles, tāpēc visu komplektu varat izveidot paši. Tomēr jāņem vērā atsevišķo detaļu savietojamība — labprāt sniegsim padomu. Pieejams arī tehniskais atbalsts.
Turklāt mūsu piedāvājumā atradīsiet arī citus barjeru piederumus, piemēram, strēles balsts, nolokāms balsts, alumīnija barjeras apakšējā sliede zem strēles kā arī salokāms šarnīrs svirām zemām telpām.
Zemām telpām: salokāms šarnīrs WIA11 ir paredzēts WIDE M, XBA11 M3BAR un M5BAR. Pirms izvēles jāizmēra griestu augstums. Izmantojot balstu un apakšējo margu, pārbaudiet pieļaujamo kombināciju ar sviru un tās līdzsvarojumu.
Atsevišķa kategorija ir drošība. Nice barjerām ir integrēta šķēršļu noteikšanas funkcija, kas pēc sadursmes ar šķērsli nekavējoties paceļ sviru atpakaļ.
Lai uzlabotu drošību, barjeru var aprīkot arī ar drošības fotoelementi, aizsarggumijas vai dažādām brīdinājuma signāllampiņas, luksofori un gaismiņas. Ieteicami piederumi ir atstarojošās uzlīmes, ko uzlīmē tieši uz barjeras sviras. Tādējādi svira kļūst labāk pamanāma, un tiek novērstas biežas sadursmes ar to.
Ārējo luksoforu var pieslēgt gan WIDE, gan BAR barjerai. Iebūvētais XBA8 augšējā pārsegā paredzēts M-Bar un L-Bar modeļiem. Pieslēdzot ārējo luksoforu, atbilstoši vadības blokam jāizvēlas pareizais spriegums, jauda un pieslēgums.
Spēcīgs trieciens pa sviru var sabojāt barjeras sviru. Atsevišķiem modeļiem sviru var aprīkot ar atgāžamu stiprinājumu, kas trieciena gadījumā palīdz mazināt barjeras bojājumus.
- NICE WIA10 – kronšteins sviras nolocīšanai uz sāniem WIDE S un WIDE M, svirām līdz 4 m.
- NICE XBA10 – kronšteins sviras nolocīšanai uz sāniem M3BAR un M5BAR, svirām līdz 4 m.
Tas ir papildaprīkojums. Tā nav standarta automātiska sviras atdalīšana katrai barjerai.
Populārs barjeras papildinājums ir magnētiskais metāla detektors. Tas spēj noteikt automašīnas metāla daļas un pēc tam nosūtīt barjerai komandu. Tā var izveidot pilnībā automatizētu sistēmu, kas atver barjeru, konstatējot automašīnu, vai automašīnu skaitītāju stāvvietās, kas uzskaita iebraucošās un izbraucošās automašīnas.
Saderīgajiem M-Bar un L-Bar vadības blokiem pieejami detektori LP21 un LP22 un indukcijas cilpas izgatavošanas komplekts. Pats detektors reģistrē transportlīdzekli. Brīvo stāvvietu skaitīšanai vai pārmaiņus organizētai satiksmei ar luksoforiem nepieciešama arī atbilstoša vadības sistēma.
Barjeras vadības iespējas
Barjera ir elektroniska ierīce, ko visbiežāk vada ar parastu tālvadības pulti. To jebkurā laikā var iegādāties papildus un sapārot ar uztvērēju. To var arī vienkārši izdzēst no sistēmas. Barjeras uztvērējs spēj darboties ar simtiem pults (piemēram, uztvērējs NICE OXIBD atmiņā saglabā 1024 kodus).
Mūsu piedāvājumā pieejamās pultis un uztvērēji
Ikdienas lietošanai varat izvēlēties kādu no vairākām NICE sērijām ar mainīgo kodu. Tāpat kā Robus piedziņām, svarīga ir saderība ar uztvērēju un tā kodēšanas veidu.
| Lietojums | Pults un uztvērējs |
|---|---|
| FloR un Era FloR | FLO2R-S un FLO2RE: 2 kanāli. FLO4R-S un FLO4RE: 4 kanāli. |
| Era One | ON2E: 2 kanāli. ON4E: 4 kanāli. ON9E: 9 kanāli. |
| Era INTI | Divkanālu pultis šādās krāsās: INTI2 melna, INTI2Y dzeltena, INTI2L rozā, INTI2B zila, INTI2R sarkana, INTI2G zaļa. |
| MYGO | MYGO2, MYGO4 vai MYGO8: 2, 4 vai 8 kanāli. |
| Divvirzienu komunikācija | ON3EBD + OXIBD |
| Lielāks radio darbības rādiuss | ON3ELR + OXILR. LoRa nepieciešams OXILR uztvērējs. Darbības attālums ir atkarīgs no apkārtējās vides un antenas. |
Ārējā uztvērēja pievienošanai ir pieejams arī komplekts INTIKIT ar uztvērēju un INTI tālvadības pultīm.
Ar frekvenci un mainīgo kodu vien nepietiek, lai garantētu saderību. Ja iegādājaties papildu tālvadības pulti esošajai barjerai, varat mums nosūtīt uztvērēja marķējumu vai fotoattēlu.
Tomēr ir pieejamas arī visas pārējās vadības iespējas – tastatūras, karšu lasītāji, bezvadu pogas sienai vai vārtsarga postenim, automātiskie taimeri, atslēgas slēdži vai vadība ar mobilo tālruni. Vēl viena Nice barjeru priekšrocība ir iespēja pieslēgt citu ražotāju ārējās ierīces.
Tastatūra var vadīt līdz pat 3 ierīcēm. Tā darbojas vienkārši — tastatūrā jāievada savs 4–8 ciparu kods.
Karšu lasītāji ir populārs vadības elements. Pie lasītāja pieliek bezkontakta karti vai piekariņu un barjera atveras.
Bezvadu pogas darbojas kā tālvadības pultis. Pogas ir piemērotas uzstādīšanai pastāvīgā vietā, piemēram, pie sienas blakus gaismas slēdzim.
Ja vēlaties barjeru atvērt un aizvērt precīzi noteiktā laikā, jums ideāli piemēroti būs automātiskie taimeri. Tie dod barjerai komandu atbilstoši iestatītajam laikam — stundām un minūtēm.
Barjeras vadība ar mobilo tālruni izmanto GSM moduli vai mūsdienīgus risinājumus, izmantojot Wi-Fi moduli. GSM ierīcē ievieto parastu tālruņa SIM karti ar savu numuru. Kad uz šo numuru piezvana un pēc tam noliek klausuli, GSM modulis dod komandu vadības blokam un paceļ barjeru (vai atver vārtus).
Wi-Fi modulis arī ir ierīce, ko pievieno vadības blokam un kas pēc tam nodod tam komandas. Wi-Fi modulis darbojas, izmantojot mobilo lietotni un internetu, taču tam jāatrodas jūsu (mājas) Wi-Fi tīkla darbības zonā.
Barjera ir neatgriezeniska ierīce, proti, aizvērtā stāvoklī tā ir bloķēta. Praksē tas nozīmē, ka barjeru nevar atspiest ar roku.. Komplektā ir atbloķēšanas atslēga, kas atbrīvo pārnesumkārbu, un pēc tam barjeru var vienkārši pacelt. To galvenokārt izmanto elektroapgādes pārtraukuma gadījumā.

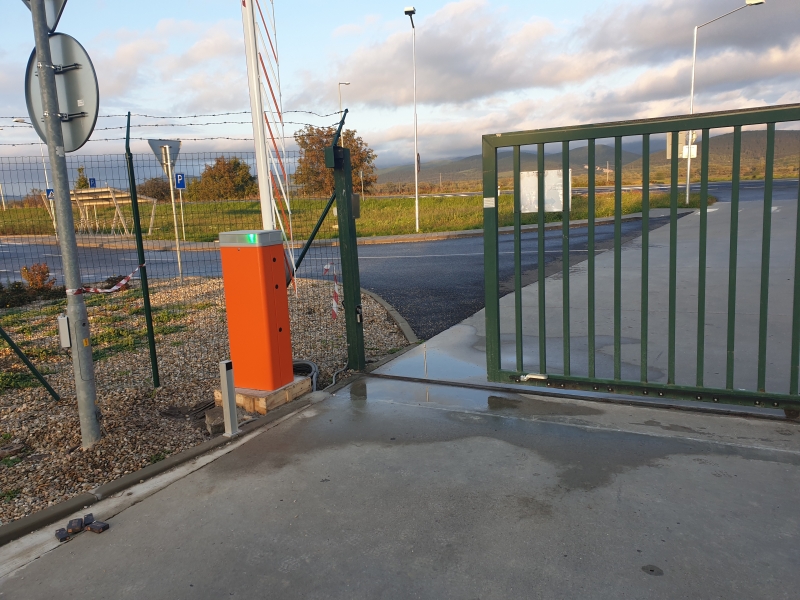

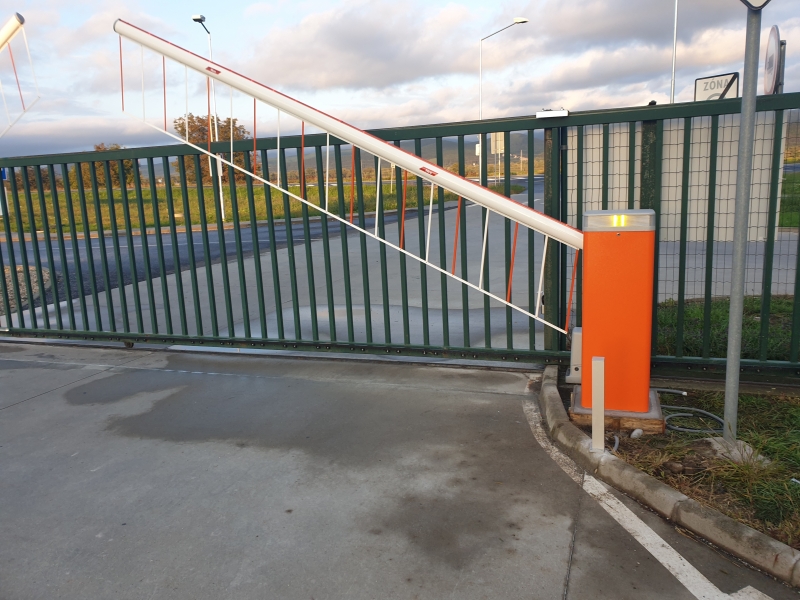

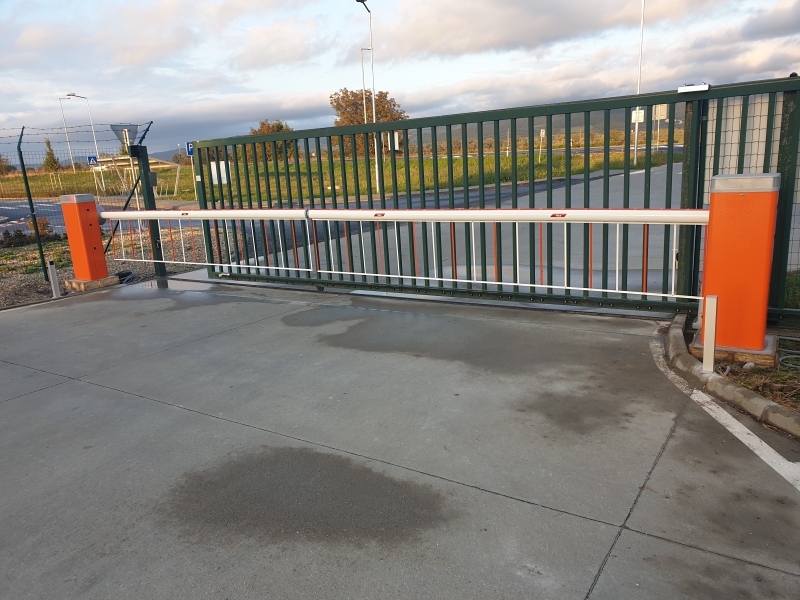

Uzstādīšanas piemērs
Pasūtījumam pievienota pilnīga instrukcija ar rasējumiem un shēmām.
Nice Wide barjeras video prezentācija
Vienkāršā Nice Wide barjeras video prezentācijā varat redzēt, kā darbojas barjera un no kā tā sastāv, kā arī vairākas detaļas, piemēram: atbloķēšanas atslēga; aizsardzība pret triecieniem, pateicoties kurai barjera pēc šķēršļa konstatēšanas atgriežas sākotnējā stāvoklī; nolokāms savienojums; iespēja pagarināt barjeras roku un citas.
Ja jums ir vēl kādi jautājumi par barjerām vai nepieciešama palīdzība piemērotas ierīces izvēlē, sazinieties ar mums pa e-pastu: [email protected]
Barjeru būvdarbu sagatavošana
Barjeru ieteicams nostiprināt pie betona pamata, vēlams zem augsnes sasalšanas dziļuma, t. i., aptuveni 80 cm atkarībā no atrašanās vietas. Katras barjeras komplektā ir montāžas plāksne no cinkota tērauda. Plāksni izmanto barjeras nostiprināšanai. Atsevišķo plākšņu izmērus skatiet produkta informācijā:
- NICE SIA1 — pamatu plāksne WIDE S, WIDE M un S-BAR barjerām
- NICE SIA2 — pamatu plāksne NICE WIDE L barjerai
- NICE XBA16 — pamatu plāksne M-BAR barjerai
- NICE XBA17 — pamatu plāksne L-BAR barjerai
Montāžas plāksnē ir atvere kabeļu ievadam. Šajā vietā jāierīko 220 V elektroapgāde, vēlams ar atsevišķu 6 A automātslēdzi. Iesakām atdalīt vājstrāvas vadus no 220 V barošanas vadiem.
NICE WIDE barjeru montāžas pamats

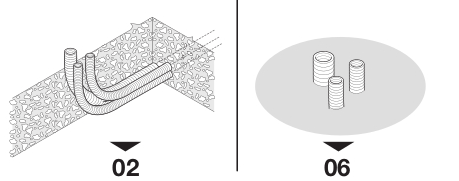

01. Izvēlieties norādījumus atbilstoši pamata stāvoklim
Nosakiet, kur atradīsies barjera un atsevišķie sistēmas elementi.
- Ja betona pamata vēl nav, sāciet ar 02. darbību.
- Ja betona pamats jau ir gatavs, turpiniet ar 06. darbību.
02. Sagatavojiet rakumu un kabeļu aizsargcaurules
Izrokiet pamatu bedri un sagatavojiet aizsargcaurules elektrības kabeļiem. Kabeļu veidus skatiet tālāk esošajā kabeļu tabulā.
03. Piestipriniet enkurus montāžas plāksnei
Piestipriniet četrus enkurus montāžas plāksnei. Katru no tiem nostipriniet ar vienu uzgriezni virs plāksnes un otru — zem tās.
Svarīgi: Apakšējo uzgriezni uzskrūvējiet līdz vītnes galam.
04. Ie betonējiet montāžas plāksni
Aizpildiet bedri ar betonu un uzstādiet montāžas plāksni ar enkuriem.
Svarīgi: Pirms betons sacietē, ar līmeņrādi pārbaudiet, vai montāžas plāksne ir pilnīgi horizontāla.

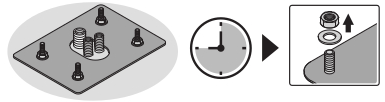

05. Ļaujiet betonam sacietēt
Pagaidiet, līdz betons sacietē. Ražotājs parasti norāda vismaz divas nedēļas. Pēc tam noskrūvējiet četrus enkuru augšējos uzgriežņus.

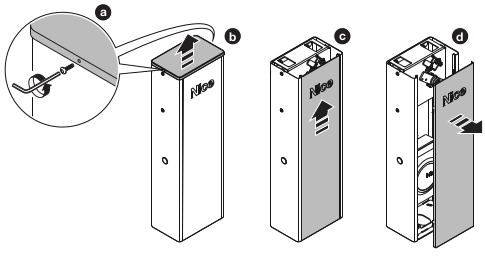

06. Sagatavojiet un nostipriniet barjeras korpusu
- a/b: Atskrūvējiet skrūves un noņemiet augšējo vāku.
- c/d: Izņemiet korpusa durtiņas.

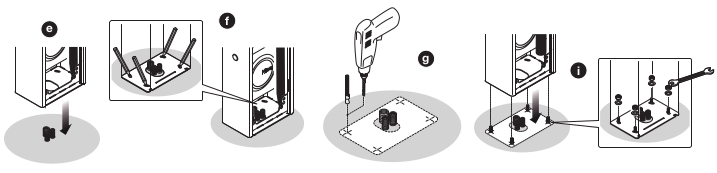

Stiprināšana pie gatava betona pamata: Tālāk aprakstītā urbšanas procedūra paredzēta montāžai ar izplešanās enkuriem, nevis montāžai pie plāksnes ar iepriekš iebetonētiem enkuriem, kā norādīts 03.–05. darbībā.
- e/f: Novietojiet korpusu vietā un caur montāžas atverēm atzīmējiet stiprinājuma punktus.
- g: Atzīmētajos punktos izurbiet caurumus pamatnē.
- h: Ievietojiet četrus izplešanās enkurus. Tie nav iekļauti komplektā.
- i: Uzstādiet korpusu un nostipriniet to ar uzgriežņiem un paplāksnēm. Izmantojot šo stiprināšanas veidu, uzgriežņi un paplāksnes nav iekļauti komplektā.

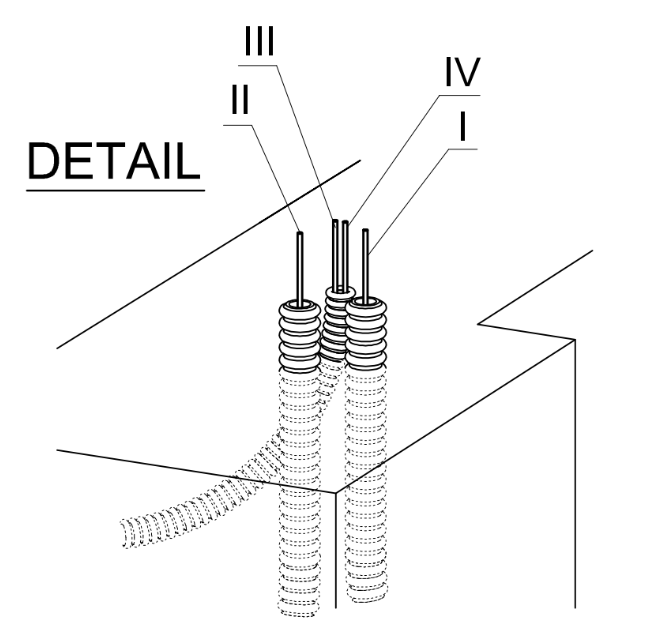

Pārējā kabeļu instalācija ir atkarīga no izvēlētajiem piederumiem; visbiežāk sastopamais variants:
| Pieslēgums | Nice WIDE | Nice BAR |
|---|---|---|
| I — barošana (230 V) | 1 gab. 3x1,5mm2 | 1 gab. 3x1,5mm2 |
| II — kreisā fotoelementa pieslēgums | 1 gab. 2x0,25mm2 | 1 gab. 2x0,5mm2 |
| III — labā fotoelementa pieslēgums | 1 gab. 4x0,25mm2 | 1 gab. 2x0,5mm2 |
| IV — brīdinājuma lampas pieslēgums | 1 gab. 2x0,5mm2 1 gab. ekranēts RG58 (vai koaksiālais kabelis ar 50 omu pretestību |
1 gab. 2x0,5mm2 1 gab. ekranēts RG58 (vai koaksiālais kabelis ar 50 omu pretestību |
Barjeru ātrums
Video varat redzēt M5-BAR un L-BAR barjeru ātruma salīdzinājumu.
Palīdzēsim izvēlēties piemērotāko risinājumu
Atsūtiet mums pārbrauktuves platumu, aptuveno atvēršanas reižu skaitu stundā un informāciju par to, kā vēlaties vadīt barjeru. Noderēs arī iebrauktuves fotoattēls vai vienkārša skice. Ar prieku palīdzēsim izvēlēties barjeru un piemērotus piederumus.
