Fotoelementu pieslēgšana NICE Robus vai Run piedziņai
Robus/Run piedziņās tiek izmantota BlueBUS tehnoloģija, tāpēc tās ir saderīgas tikai ar fotoelementiem, kas atbalsta šo tehnoloģiju.
Fotoelementi vienmēr tiek izmantoti pa pāriem: raidītājs TX + uztvērējs RX. Fotoelementus iedala trīs veidos:
- Abi fotoelementi ir vadu (gan raidītājs TX, gan uztvērējs RX). Visbiežāk izmantotie modeļi ir EPMB un EPSB, kā arī EPLB, F210B un, iespējams, vecais, vairs nepieejamais MOFB.
- Viens fotoelements ir ar vadu, bet otrs ir bezvadu un darbojas ar bateriju. Modelis FT210B.
- Abi fotoelementi ir bezvadu. Modelis EPMOW kopā ar ierīci IBW.
Pirms fotoelementu pieslēgšanas atvienojiet piedziņu no barošanas avota. Pēc pieslēgšanas atjaunojiet barošanu un nosakiet pievienotās ierīces, turot nospiestas pogas OPEN+STOP/SET, līdz sāk mirgot gaismas diodes L1+L2, pēc tam atlaidiet pogas.
Visa BlueBUS sistēma tiek pieslēgta ar divdzīslu kabeli, kura garumam jābūt 2x0,5m2. Ja pieslēgšanai izmantojat interneta kabeļus (FTP, UTP, STP vai jebkuru citu vītā pāra kabeli), vienas dzīslas šķērsgriezums parasti ir no 0,10 līdz 0,25 mm2. Tāpēc iesakām dubultot pieslēgumu, proti, divu dzīslu vietā pieslēgt četras — pa divām kopā. Pretējā gadījumā var gadīties, ka kabelim būs nepārtrauktība un fotoelements mirgos, taču tik un tā darbosies nepareizi.
Vadu fotoelementu pieslēgšana
Fotoelementus ar divdzīslu kabeļiem pieslēdz paralēli BlueBUS ieejai; polaritāte nav jāievēro. Abus fotoelementus var pieslēgt tieši vadības blokam vai arī ar divdzīslu kabeli savienot vadības bloku ar vienu fotoelementu, bet no tā ar divdzīslu kabeli — nākamo fotoelementu.

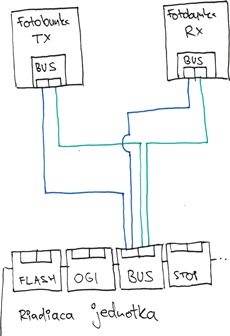

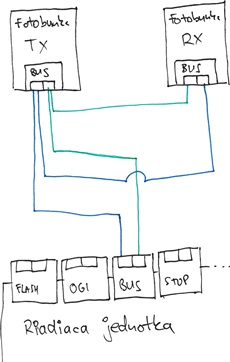

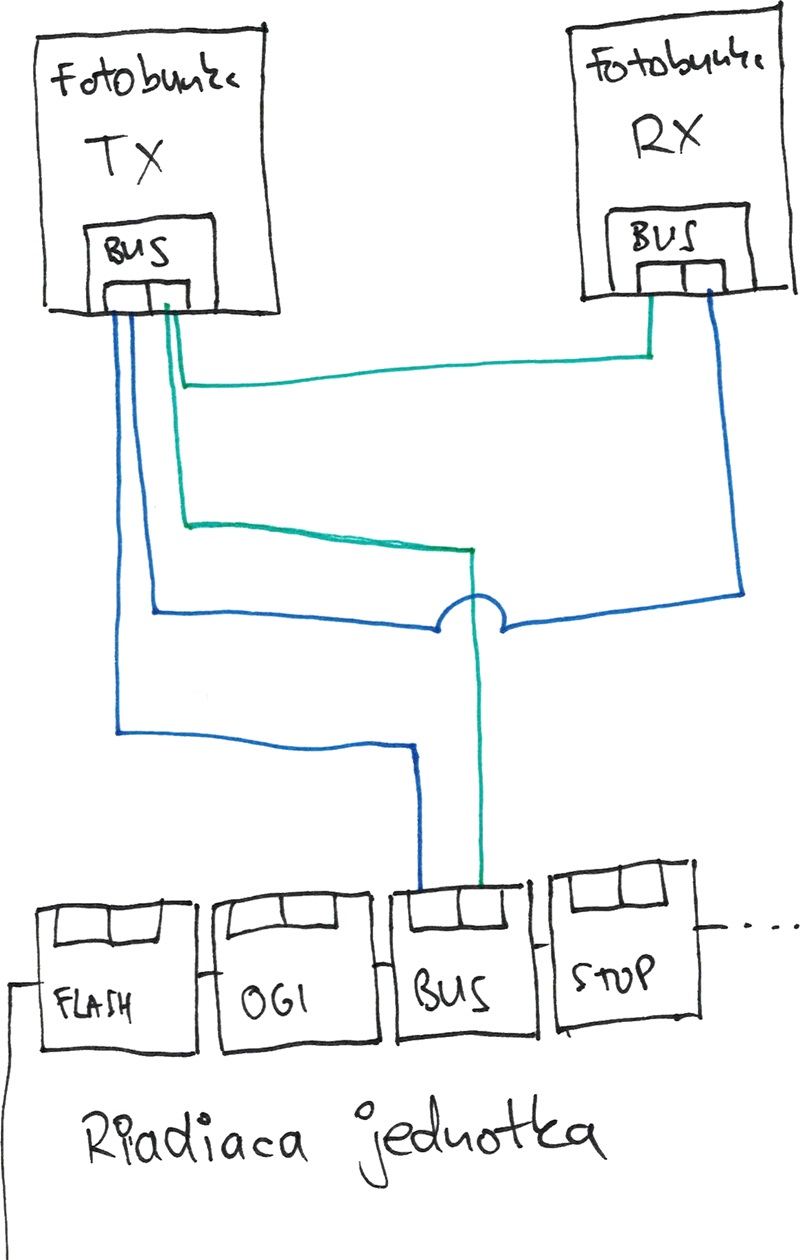

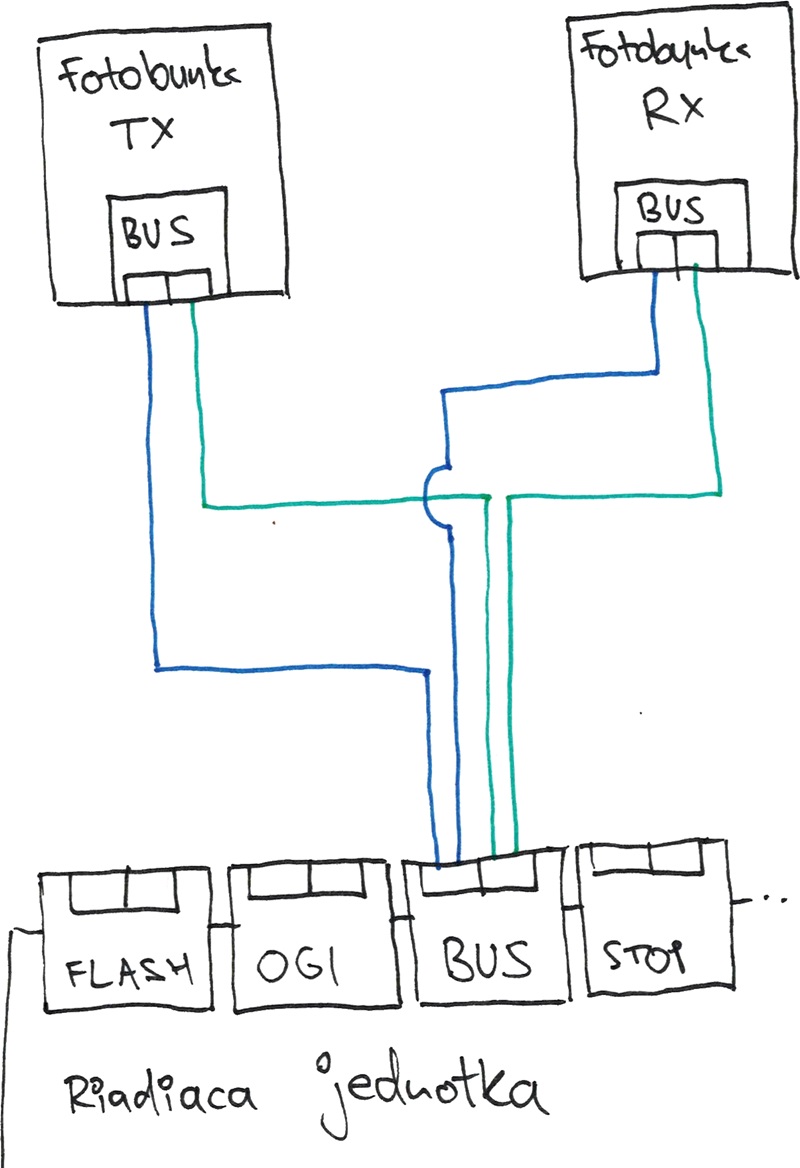

| Abu fotoelementu pieslēgšana vadības blokam | Pieslēgšana no vadības bloka vispirms vienam fotoelementam un pēc tam otram |
|---|---|
 |
 |
Fotoelementu pieslēgšana: viens ar vadu, otrs bezvadu
Būtībā runa ir tikai par NICE FT210B fotoelementiem. Vienu fotoelementu ar divdzīslu kabeli pieslēdz no BlueBUS spailes pie vadības bloka BUS (BlueBUS) spailes, bet otrs darbojas ar bateriju.
Bezvadu fotoelementu pieslēgšana
Patiesībā bezvadu fotoelementus nepieslēdz, jo tie ir bezvadu. Pieslēdz tikai komunikatoru IBW, ar kuru fotoelementi sazinās bezvadu režīmā. Norādījumus par pieslēgšanu skatiet šeit: NICE IBW ierīces un NICE EPMOW fotoelementu pieslēgšana un programmēšana.
